    匯承HC-12遠距離433m無線串口模塊SI4463替代藍牙單片機1000M

    • 產品簡介:
    • 咨詢熱線:17321413286
    • 產品詳情


    PS:HC-11不能與HC-12連接通訊,他們各自獨立工作,成對使用。

    1:供電電壓3.2V~5.5V。(如果模塊要長時間工作在發射狀態,建議當電源電壓超過4.5V 時串接一個1N4007二極管,避免模塊內置LDO發熱

    2:默認通訊距離(開闊地測試):600m左右(通訊距離最高可調達到1000m,空中波特率5000bps)。

    3:默認空閑電流:16MA(模塊在不同的工作模式下的工作電流不同)。

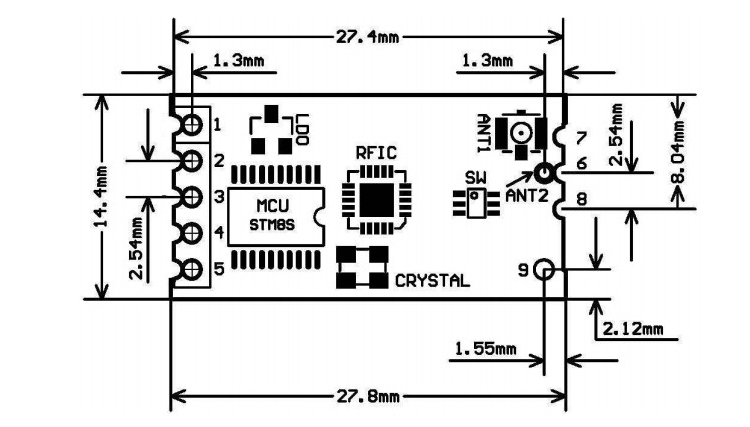

    4:模塊尺寸:27.8mm×14.4mm×4mm。

    5:工作率范433.4—473.0MHz,多達100個通信道) 最大100mW射功率(可置)

    6:默認出廠設置:工作模式 FU3,波特率 9600bps,通訊頻道 CH001(433.4M)。

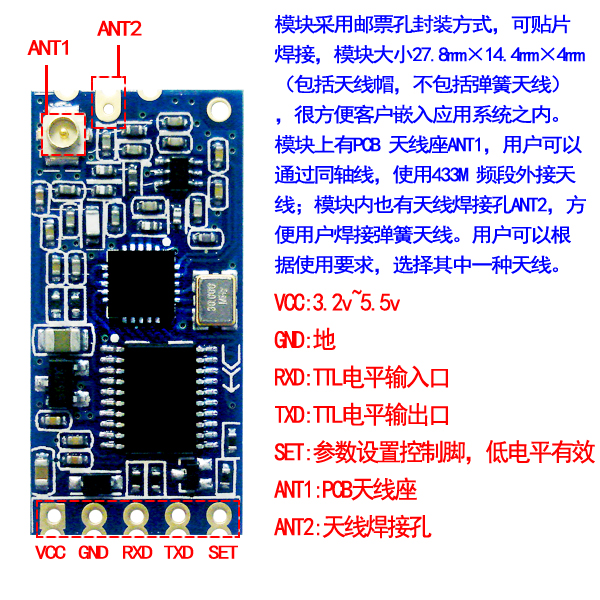

     下面提供幾種天線的接法供用戶自己選擇



    距離測試

    一:測試環境

    在曠野平地或海邊測試距離有1000M。

    二:測試環境

    在有少量車及樹和燈柱的馬路上測試距離折半有500米



    ------------------------------------------------------------------------------------------------------

    在各種高樓間一樓地面直線測試距離再折半是250米,在室內則可以覆蓋一棟樓,有少量死角,不能穿鋼筋地板。

    如上所示,HC-12用于代替半雙工通信的物理連線設備向模塊發送串口數據,左RXD端口收到串口數據后,自將數據以無線電波的方式送到空中。右的模能自接收到,并從TXD原最初左邊設備的串口數據。從右到左也是一的。



    HC-12模塊有三種串口透傳模式,用 FU1 、FU2 和FU3 表示。使用時,各種模式都是只管收發串口數據即可,不用管空中無線傳送部分。系統默認工作在 FU3 全速模式下,此模式可以根據串口波特率自動調節空中波特率,在低波特率下通信距離最遠。不同模式是不能互傳數據的,用戶可以根據實際情況選擇最優模式。

    使用時一般不限定一次連續往模塊串口發送的字節數。但鑒于環境干擾等因素,一次連續發送大量數據時,有可能會丟失一些字節。所以,上位機最好要有應答和重發等機制,避免信息丟失。

    1:FU1
    此模式為較省電模式,此時模塊的空閑工作電流為 3. 6mA左右。此模式下模塊同樣可以設置如下面表格所示的8 種串口波特率,但空中波特率統一為250000bps 。
    2:FU2
    此模式為省電模式,此時模塊的空閑工作電流為 80μA 左右。此模式下模塊只支持
    1200 bps、2400 bps 和4800 bps 的串口波特率,空中波特率統一為 250000bps。設置成其它
    串口波特率,模塊不能正常通信。同時,在FU1 和FU3 模式下設置為FU2 模式時,超過4800 bps 的串口波特率一律會被自動降低為4800 bps。(經檢測,此模式下傳輸數據的時候有少許BUG,暫時不建議用戶使用FU2模式,我們會第一時間修改BUG,更新程序。)
    3:FU3
    模塊工作于全速狀態下,空閑工作電流為16mA左右。在此模式下,模塊會根據串口波特率自動調節無線傳輸空中波特率,其對應關系如下表所示:

    串口波特率

    1200bps

    2400bps

    4800bps

    9600bps

    19200bps

    38400bps

    57600bps

    115200bps

    空中波特率

    5000bps

    15000bps

    58000bps

    236000bps

    為了使通信距離盡量遠,可以把串口波特率設為低波特率。如果是短時間傳送大量數據,則把串口波特率設為高波特率,但要犧牲通信距離。

    不同空中波特率條件下模塊的接收靈敏度如下表所示:
    空中波特率 5000bps 15000bps 58000bps 236000bps
    無線接收靈敏度 -117dBm -112dBm -107dBm -100dBm

    一般來說,接收靈敏度每下降6dB,通信距離會減少一半。

    下面給出各種模式的一些特性參考值:

    模式 FU1 FU2 FU3 備注
    空閑電流 3.6mA 80uA 16mA 平均值
    傳送延時 4~80mS 500mS 4~80mS 發一個字節
    回環測試1 31mS     串口波特率9600,發一個字節
    回環測試2 31mS     串口波特率9600,發十個字節

    注:回環測延時是指,短接一模塊的 TX與RX引腳,發串口數據給另一模塊,從開始發送串口數據計起到另一模塊TX引腳出現返回來的數據的這段時間。

    模塊參數設置AT指令
    AT 指令用來設置模塊的參數和切換模塊的功能,設置后需退出設置狀態才生效。同時,參數和功能的修改,掉電不會丟失。
    (1)指令模式的進入
    第一種進入方式——正常使用(已經上電)中,把第5 引腳“SET”置低電平;
    第二種進入方式——斷電,第5 引腳“SET”先置低電平再重新上電。
    這兩種方式都能使模塊進入AT指令模式,釋放(“SET”引腳不接低電平)則退出指令模式。退出指令模式后,如果更改了模塊功能,則會切到相應的功能態。
    第二種方式固定以9600,N,1 的串口格式進入AT。
    (2)指令說明
    ① AT
    測試指令
    例:
    發給模塊指令“AT”,模塊返回“OK”。

    ② AT+Bxxxx
    更改串口波特率指令??稍O置波特率為1200bps、2400bps、4800bps、9600bps、19200bps 、38400bps 、57600bps 和115200bps。出廠默認為9600bps。
    例:
    設置模塊串口波特率為19200bps ,請發給模塊指令“AT+B19200 ”,模塊返回
    “OK+B19200”。

    ③ AT+Cxxx
    更改無線通信的頻道,從001 到127 可選  (超過100 以后的無線頻道,通信距離不作保證)。無線頻道默認值為001,工作頻率為433.4MHz。頻道的步進是 400KHz,頻道100 的工作頻率為473.0 MHz。
    例:
    設置模塊工作到頻道21,請發給模塊指令“AT+C021 ”,模塊返回“OK+C021”。
    退 出指令模式后,模塊工作在第21通道,工作頻率為441.4 MHz。
    注意:由于HC-12模塊的無線接收靈敏度比較高,當空中波特率大于58000 bps時,必須要錯開5 個相鄰頻道來使用。當空中波特率不大于58000 bps時,如果短距離(10米以內)通信,也需要錯開5 個相鄰頻道使用。

    ④ AT+FUx
    更改模塊串口透傳模式,有 FU1 、FU2 和FU3 三種模式。模塊默認模式是 FU3 ,兩模塊的串口透傳模式必須設置為一樣才能正常通信。詳細介紹請查看上面“無線串口透傳”部分的介紹。
    例:
    發給模塊指令“AT+FU1”,模塊返回“AT+O K”。

    ⑤ AT+Px
    設置模塊的發射功率等級,x 可取1—8,對應模塊發射功率如下:

    x

    1

    2

    3

    4

    5

    6

    7

    8

    模塊發射功率(dBm)

    -1

    2

    5

    8

    11

    14

    17

    20

    默認設置為8,發射功率最大,通信距離最遠。發射功率等級設置為1,發射功率最小。一般來說,發射功率每下降6dB ,通信距離會減少一半。
    例:
    發給模塊指令“AT+P 5 ”,模塊返回“OK+P5”。退出指令模式后,模塊發射功率為+11dBm。
